NTN-SNR

5303EEG15 - SNR

Name: 5303EEG15 - SNR
Brand: NTN-SNR

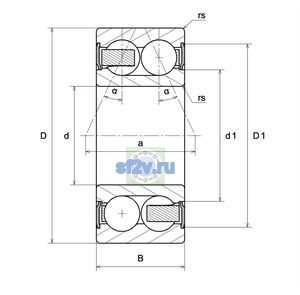

d Внутренний диаметр 17 мм

D Наружный диаметр 47 мм

B Высота / ширина 22,2 мм

КатегорияДругие радиально-упорные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

Внутренний диаметр наружного кольца D1: 39,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 17 mm
Наружный диаметр внутреннего кольца d1/d2: 26,2 mm
Наружный диаметр подшипника D: 47 mm
Ширина B: 22,2 mm
Максимальный диаметр упорного бурта вала da max: 26,2 mm
Максимальный диаметр упорного бурта корпуса Da max: 42 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 22 mm
Минимальный размер фаски / радиус r min: 1 mm

Нагрузки, скорости и ресурс

Предельная частота вращения: 11000 tr/min
Частота вращения сепаратора FTF: 0,376 Hz
Частота вращения тела качения BSF: 3,441 Hz
Базовая динамическая грузоподъёмность C: 20,1 kN
Базовая статическая грузоподъёмность C0: 12,1 kN
Параметр «а - Точка приложения нагрузки на оси»: 24 mm
Предел усталостной нагрузки Cu / Pu: 0,8 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,365 Hz
Частота дефекта наружного кольца BPFO: 2,635 Hz

Прочие характеристики

Бренд: SNR
Класс радиального внутреннего зазора: CN
Класс точности / допусков: P0
Масса: 0,161 kg
Обозначение товара / номер изделия производителя: 5303EEG15 - SNR
Расчётный коэффициент f0: 12.5
Угол контакта: 25 °
