NTN-SNR

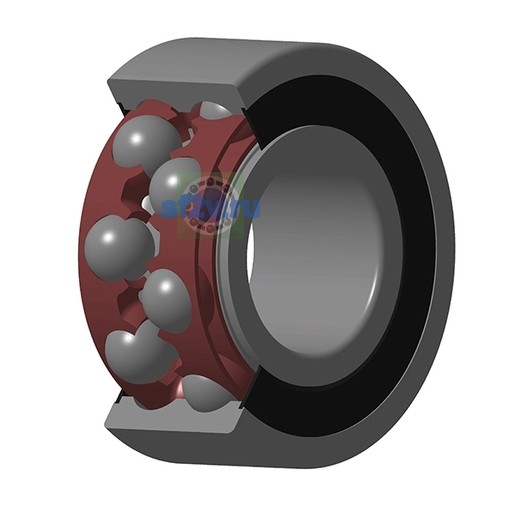

5209EEG15 - SNR

d Внутренний диаметр 45 мм

D Наружный диаметр 85 мм

B Высота / ширина 30,2 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

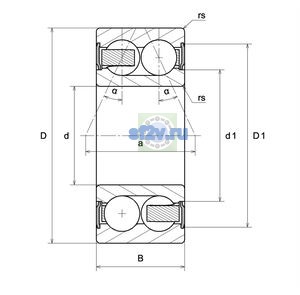

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 75,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр внутреннего кольца d1/d2: 57,2 mm
Наружный диаметр подшипника D: 85 mm
Ширина B: 30,2 mm
Максимальный диаметр упорного бурта вала da max: 57,2 mm
Максимальный диаметр упорного бурта корпуса Da max: 78,5 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 51,5 mm
Минимальный размер фаски / радиус r min: 1,1 mm

Нагрузки, скорости и ресурс

11

Предельная частота вращения: 5000 tr/min
Частота вращения сепаратора FTF: 0,413 Hz
Частота вращения тела качения BSF: 5,042 Hz
Базовая динамическая грузоподъёмность C: 45,7 kN
Базовая статическая грузоподъёмность C0: 37,2 kN
Параметр «а - Точка приложения нагрузки на оси»: 43,2 mm
Предел усталостной нагрузки Cu / Pu: 2,27 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 5,284 Hz
Частота дефекта наружного кольца BPFO: 3,716 Hz

Прочие характеристики

7

Бренд: SNR
Класс радиального внутреннего зазора: CN
Класс точности / допусков: P0
Масса: 0,62 kg
Обозначение товара / номер изделия производителя: 5209EEG15 - SNR
Расчётный коэффициент f0: 14.6
Угол контакта: 25 °
