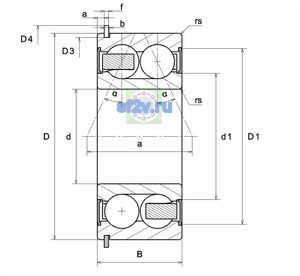

- Внутренний диаметр наружного кольца D1
-
71,3 mm
- Внутренний диаметр подшипника (диаметр отверстия d)
-
40 mm
- Максимальный наружный диаметр стопорного кольца в сборе D4
-
86,6 mm
- Наружный диаметр внутреннего кольца d1/d2
-
53 mm
- Наружный диаметр подшипника D
-
80 mm
- Параметр «b max - максимальная ширина канавки»
-
2,2 mm
- Параметр «b min - минимальная ширина канавки»
-
1,9 mm
- Ширина B
-
30,2 mm
- Максимальный диаметр упорного бурта вала da max
-
53 mm
- Максимальный диаметр упорного бурта корпуса Da max
-
73,5 mm
- Максимальный допустимый радиус галтели ra
-
1 mm
- Максимальный радиус галтели со стороны сегмента rNa
-
0,6 mm
- Минимальный диаметр упорного бурта вала da / db
-
46,5 mm
- Минимальный размер фаски / радиус r min
-
1,1 mm
0,6 mm
- Параметр «D3 - Максимальный диаметр нижней канавки»
-
76,81 mm
- Параметр «Db min - Минимальный диаметр стопорного кольца»
-
88 mm
- Параметр «r0 max - Максимальный радиус нижней канавки»
-
0,6 mm
