NTN-SNR

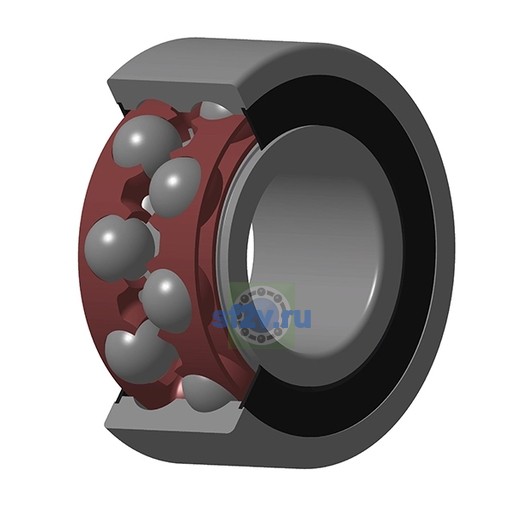

5203EEG15 - SNR

d Внутренний диаметр 17 мм

D Наружный диаметр 40 мм

B Высота / ширина 17,5 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

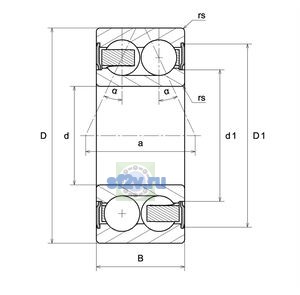

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 34,9 mm
Внутренний диаметр подшипника (диаметр отверстия d): 17 mm
Наружный диаметр внутреннего кольца d1/d2: 24 mm
Наружный диаметр подшипника D: 40 mm
Ширина B: 17,5 mm
Максимальный диаметр упорного бурта вала da max: 24 mm
Максимальный диаметр упорного бурта корпуса Da max: 36 mm
Максимальный допустимый радиус галтели ra: 0,6 mm
Минимальный диаметр упорного бурта вала da / db: 21 mm
Минимальный размер фаски / радиус r min: 0,6 mm

Нагрузки, скорости и ресурс

11

Предельная частота вращения: 12000 tr/min
Частота вращения сепаратора FTF: 0,393 Hz
Частота вращения тела качения BSF: 4,03 Hz
Базовая динамическая грузоподъёмность C: 14,2 kN
Базовая статическая грузоподъёмность C0: 9 kN
Параметр «а - Точка приложения нагрузки на оси»: 20,4 mm
Предел усталостной нагрузки Cu / Pu: 0,59 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,858 Hz
Частота дефекта наружного кольца BPFO: 3,142 Hz

Прочие характеристики

7

Бренд: SNR
Класс радиального внутреннего зазора: CN
Класс точности / допусков: P0
Масса: 0,085 kg
Обозначение товара / номер изделия производителя: 5203EEG15 - SNR
Расчётный коэффициент f0: 13.6
Угол контакта: 25 °
