NTN-SNR

1309SKC3 - NTN

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 25 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

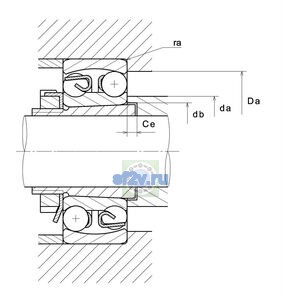

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр подшипника D: 100 mm
Ширина B: 25 mm
Максимальный диаметр упорного бурта вала da max: 61 mm
Максимальный диаметр упорного бурта корпуса Da max: 92 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 53 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 5 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 49 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 7500 tr/min
Предельная частота, пластичная смазка: 6000 tr/min
Базовая динамическая грузоподъёмность C: 38,5 kN
Базовая статическая грузоподъёмность C0: 12,7 kN
Коэффициент динамической осевой нагрузки Y1: 2.6
Коэффициент динамической осевой нагрузки Y2: 4
Коэффициент статической осевой нагрузки Y0: 2.7
Предел усталостной нагрузки Cu / Pu: 0,33 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.25
Класс радиального внутреннего зазора: C3
Класс точности / допусков: P0
Масса: 0,971 kg
Обозначение товара / номер изделия производителя: 1309SKC3 - NTN
Параметр Обозн. втулки по чертежу производителя: H309X
