4T-3386/3320 - NTN

Name: 4T-3386/3320 - NTN
Brand: NTN-SNR

d Внутренний диаметр 39,688 мм

D Наружный диаметр 80,167 мм

B Высота / ширина 30,391 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

27 свойств

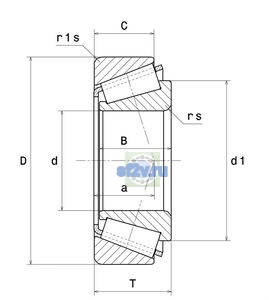

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 39,688 mm
Наружный диаметр внутреннего кольца d1/d2: 58 mm
Наружный диаметр подшипника D: 80,167 mm
Общая ширина T: 29,37 mm
Ширина B: 30,391 mm
Ширина наружного кольца C: 23,812 mm
Максимальный диаметр упорного бурта вала da max: 45,5 mm
Максимальный диаметр упорного бурта корпуса Da max: 70 mm
Максимальный допустимый радиус галтели ra: 0,8 mm 3,3 mm
Минимальный диаметр упорного бурта вала da / db: 46,5 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 75 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 6400 tr/min
Предельная частота, пластичная смазка: 4800 tr/min
Базовая динамическая грузоподъёмность C: 105 kN
Базовая статическая грузоподъёмность C0: 112 kN
Коэффициент динамической осевой нагрузки Y2: 2.2
Коэффициент статической осевой нагрузки Y0: 1.21
Параметр «а - Точка приложения нагрузки на оси»: 18,17 mm
Предел усталостной нагрузки Cu / Pu: 13,7 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

Бренд: NTN
Граничный коэффициент e: 0.27
Масса: 0,672 kg
Обозначение товара / номер изделия производителя: 4T-3386/3320 - NTN
Параметр «A2 - Коэффициент материала»: 1
Состав комплекта: 4T-3386|4T-3320
