NTN-SNR

4T-33110 - NTN

d Внутренний диаметр 50 мм

D Наружный диаметр 85 мм

B Высота / ширина 26 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

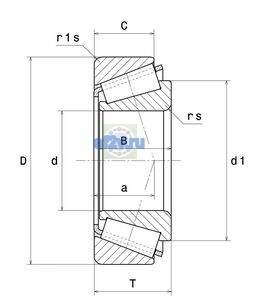

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 50 mm
Наружный диаметр внутреннего кольца d1/d2: 68 mm
Наружный диаметр подшипника D: 85 mm
Общая ширина T: 26 mm
Ширина B: 26 mm
Ширина наружного кольца C: 20 mm
Максимальный диаметр упорного бурта вала da max: 56 mm
Максимальный диаметр упорного бурта корпуса Da max: 76,5 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 58,5 mm
Минимальный диаметр упорного бурта корпуса Da: 74 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 82 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 5600 tr/min
Предельная частота, пластичная смазка: 4200 tr/min
Базовая динамическая грузоподъёмность C: 96 kN
Базовая статическая грузоподъёмность C0: 121 kN
Коэффициент динамической осевой нагрузки Y2: 1.46
Коэффициент статической осевой нагрузки Y0: 0.8
Параметр «а - Точка приложения нагрузки на оси»: 20,5 mm
Предел усталостной нагрузки Cu / Pu: 14,8 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.41
Масса: 0,583 kg
Обозначение товара / номер изделия производителя: 4T-33110 - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 4 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 6 mm
Параметр Обозначение ISO355 по чертежу производителя: T3CE050
