NTN-SNR

4T-320/32X - NTN

d Внутренний диаметр 32 мм

D Наружный диаметр 58 мм

B Высота / ширина 17 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

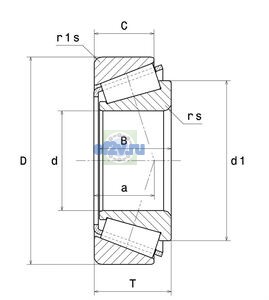

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 32 mm
Наружный диаметр внутреннего кольца d1/d2: 46 mm
Наружный диаметр подшипника D: 58 mm
Общая ширина T: 17 mm
Ширина B: 17 mm
Ширина наружного кольца C: 13 mm
Максимальный диаметр упорного бурта вала da max: 38 mm
Максимальный диаметр упорного бурта корпуса Da max: 52,5 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 37,5 mm
Минимальный диаметр упорного бурта корпуса Da: 50 mm
Минимальный размер фаски / радиус r min: 1 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 55 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 8700 tr/min
Предельная частота, пластичная смазка: 6600 tr/min
Базовая динамическая грузоподъёмность C: 41 kN
Базовая статическая грузоподъёмность C0: 46,5 kN
Коэффициент динамической осевой нагрузки Y2: 1.32
Коэффициент статической осевой нагрузки Y0: 0.73
Параметр «а - Точка приложения нагрузки на оси»: 14,5 mm
Предел усталостной нагрузки Cu / Pu: 5,7 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.45
Масса: 0,188 kg
Обозначение товара / номер изделия производителя: 4T-320/32X - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 3 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 4 mm
Параметр Обозначение ISO355 по чертежу производителя: T4CC032
