NTN-SNR

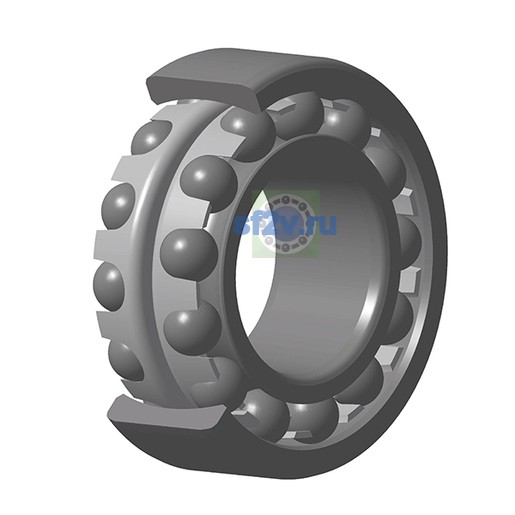

1309KC3 - SNR

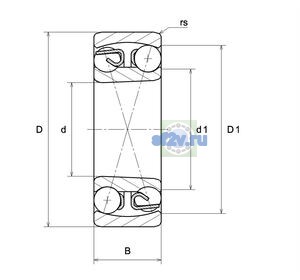

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 25 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 83,1 mm
Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр внутреннего кольца d1/d2: 63,9 mm
Наружный диаметр подшипника D: 100 mm
Ширина B: 25 mm
Максимальный диаметр упорного бурта вала da max: 62 mm
Максимальный диаметр упорного бурта корпуса Da max: 92 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 53 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 5 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 50 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 6800 tr/min
Предельная частота вращения: 9200 tr/min
Частота вращения сепаратора FTF: 0,414 Hz
Частота вращения тела качения BSF: 5,587 Hz
Базовая динамическая грузоподъёмность C: 37,4 kN
Базовая статическая грузоподъёмность C0: 12,7 kN
Коэффициент динамической осевой нагрузки Y1: 2.53
Коэффициент динамической осевой нагрузки Y2: 3.92
Коэффициент статической осевой нагрузки Y0: 2.66
Предел усталостной нагрузки Cu / Pu: 0,58 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,785 Hz
Частота дефекта наружного кольца BPFO: 6,215 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.25
Класс радиального внутреннего зазора: C3
Класс точности / допусков: P0
Масса: 0,944 kg
Обозначение товара / номер изделия производителя: 1309KC3 - SNR
Параметр Обозн. втулки по чертежу производителя: H309
