NTN-SNR

4T-30310 - NTN

d Внутренний диаметр 50 мм

D Наружный диаметр 110 мм

B Высота / ширина 27 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

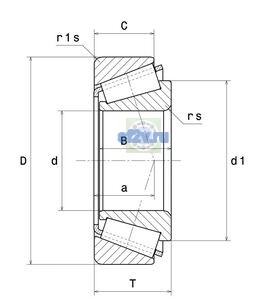

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 50 mm
Наружный диаметр внутреннего кольца d1/d2: 78,5 mm
Наружный диаметр подшипника D: 110 mm
Общая ширина T: 29,25 mm
Ширина B: 27 mm
Ширина наружного кольца C: 23 mm
Максимальный диаметр упорного бурта вала da max: 65 mm
Максимальный диаметр упорного бурта корпуса Da max: 100 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 62 mm
Минимальный диаметр упорного бурта корпуса Da: 95 mm
Минимальный размер фаски / радиус r min: 2,5 mm 2 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 102 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 4800 tr/min
Предельная частота, пластичная смазка: 3600 tr/min
Базовая динамическая грузоподъёмность C: 147 kN
Базовая статическая грузоподъёмность C0: 152 kN
Коэффициент динамической осевой нагрузки Y2: 1.74
Коэффициент статической осевой нагрузки Y0: 0.96
Параметр «а - Точка приложения нагрузки на оси»: 23 mm
Предел усталостной нагрузки Cu / Pu: 18,5 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.35
Масса: 1,31 kg
Обозначение товара / номер изделия производителя: 4T-30310 - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 3 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 6 mm
Параметр Обозначение ISO355 по чертежу производителя: T2FB050
