NTN-SNR

4T-30304 - NTN

d Внутренний диаметр 20 мм

D Наружный диаметр 52 мм

B Высота / ширина 15 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

30 свойств

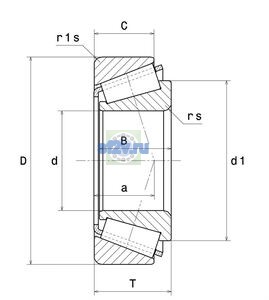

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр внутреннего кольца d1/d2: 35 mm
Наружный диаметр подшипника D: 52 mm
Общая ширина T: 16,25 mm
Ширина B: 15 mm
Ширина наружного кольца C: 13 mm
Максимальный диаметр упорного бурта вала da max: 28 mm
Максимальный диаметр упорного бурта корпуса Da max: 43,5 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 28,5 mm
Минимальный диаметр упорного бурта корпуса Da: 42,5 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 47 mm

Нагрузки, скорости и ресурс

9

Предельная частота, масло: 11000 tr/min
Предельная частота, пластичная смазка: 8000 tr/min
Базовая динамическая грузоподъёмность C: 39 kN
Базовая статическая грузоподъёмность C0: 34 kN
Коэффициент динамической осевой нагрузки Y2: 2
Коэффициент статической осевой нагрузки Y0: 1.1
Параметр «а - Точка приложения нагрузки на оси»: 11,5 mm
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.3
Масса: 0,169 kg
Обозначение товара / номер изделия производителя: 4T-30304 - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 2 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 3 mm
Параметр Обозначение ISO355 по чертежу производителя: T2FB020
