NTN-SNR

4T-30303 - NTN

d Внутренний диаметр 17 мм

D Наружный диаметр 47 мм

B Высота / ширина 14 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

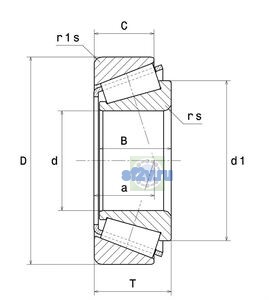

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 17 mm
Наружный диаметр внутреннего кольца d1/d2: 31 mm
Наружный диаметр подшипника D: 47 mm
Общая ширина T: 15,25 mm
Ширина B: 14 mm
Ширина наружного кольца C: 12 mm
Максимальный диаметр упорного бурта вала da max: 24 mm
Максимальный диаметр упорного бурта корпуса Da max: 41,5 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 22,5 mm
Минимальный диаметр упорного бурта корпуса Da: 40 mm
Минимальный размер фаски / радиус r min: 1 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 42 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 12000 tr/min
Предельная частота, пластичная смазка: 9000 tr/min
Базовая динамическая грузоподъёмность C: 32 kN
Базовая статическая грузоподъёмность C0: 26,3 kN
Коэффициент динамической осевой нагрузки Y2: 2.11
Коэффициент статической осевой нагрузки Y0: 1.16
Параметр «а - Точка приложения нагрузки на оси»: 10,5 mm
Предел усталостной нагрузки Cu / Pu: 3,2 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.29
Масса: 0,132 kg
Обозначение товара / номер изделия производителя: 4T-30303 - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 3 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 3,5 mm
Параметр Обозначение ISO355 по чертежу производителя: T2FB017
