NTN-SNR

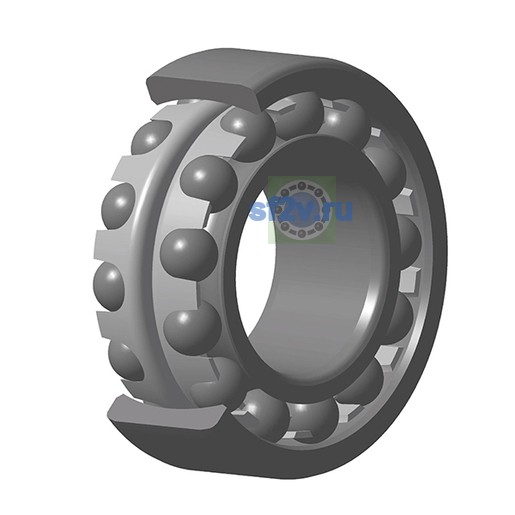

1308KC3 - SNR

d Внутренний диаметр 40 мм

D Наружный диаметр 90 мм

B Высота / ширина 23 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

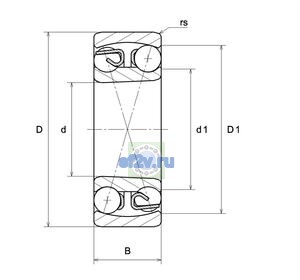

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 74,2 mm
Внутренний диаметр подшипника (диаметр отверстия d): 40 mm
Наружный диаметр внутреннего кольца d1/d2: 57,7 mm
Наружный диаметр подшипника D: 90 mm
Ширина B: 23 mm
Максимальный диаметр упорного бурта вала da max: 57 mm
Максимальный диаметр упорного бурта корпуса Da max: 82 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 48 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 5 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 44 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 7400 tr/min
Предельная частота вращения: 10000 tr/min
Частота вращения сепаратора FTF: 0,417 Hz
Частота вращения тела качения BSF: 5,752 Hz
Базовая динамическая грузоподъёмность C: 29 kN
Базовая статическая грузоподъёмность C0: 9,7 kN
Коэффициент динамической осевой нагрузки Y1: 2.62
Коэффициент динамической осевой нагрузки Y2: 4.05
Коэффициент статической осевой нагрузки Y0: 2.74
Предел усталостной нагрузки Cu / Pu: 0,44 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,752 Hz
Частота дефекта наружного кольца BPFO: 6,248 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.24
Класс радиального внутреннего зазора: C3
Класс точности / допусков: P0
Масса: 0,704 kg
Обозначение товара / номер изделия производителя: 1308KC3 - SNR
Параметр Обозн. втулки по чертежу производителя: H308
