NTN-SNR

4T-24780/24720 - NTN

d Внутренний диаметр 41,275 мм

D Наружный диаметр 76,2 мм

B Высота / ширина 23,02 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

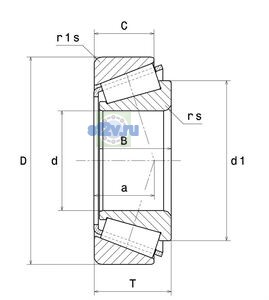

Размеры и геометрия

11

Внутренний диаметр подшипника (диаметр отверстия d): 41,275 mm
Наружный диаметр внутреннего кольца d1/d2: 58,3 mm
Наружный диаметр подшипника D: 76,2 mm
Общая ширина T: 22,225 mm
Ширина B: 23,02 mm
Ширина наружного кольца C: 17,462 mm
Максимальный диаметр упорного бурта вала da max: 47 mm
Максимальный диаметр упорного бурта корпуса Da max: 68 mm
Максимальный допустимый радиус галтели ra: 3,5 mm 0,8 mm
Минимальный диаметр упорного бурта вала da / db: 54 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 72 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 6500 tr/min
Предельная частота, пластичная смазка: 4900 tr/min
Базовая динамическая грузоподъёмность C: 72 kN
Базовая статическая грузоподъёмность C0: 80,5 kN
Коэффициент динамической осевой нагрузки Y2: 1.53
Коэффициент статической осевой нагрузки Y0: 0.84
Параметр «а - Точка приложения нагрузки на оси»: 17,725 mm
Предел усталостной нагрузки Cu / Pu: 9,8 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

6

Бренд: NTN
Граничный коэффициент e: 0.39
Масса: 0,435 kg
Обозначение товара / номер изделия производителя: 4T-24780/24720 - NTN
Параметр «A2 - Коэффициент материала»: 1
Состав комплекта: 4T-24720|4T-24780
