NTN-SNR

33108A - SNR

d Внутренний диаметр 40 мм

D Наружный диаметр 75 мм

B Высота / ширина 26 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

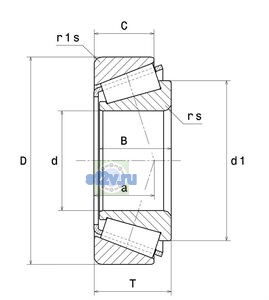

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 40 mm
Наружный диаметр внутреннего кольца d1/d2: 57,6 mm
Наружный диаметр подшипника D: 75 mm
Общая ширина T: 26 mm
Ширина B: 26 mm
Ширина наружного кольца C: 20,5 mm
Максимальный диаметр упорного бурта вала da max: 47 mm
Максимальный диаметр упорного бурта корпуса Da max: 66,5 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 48,5 mm
Минимальный диаметр упорного бурта корпуса Da: 65 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 71 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 5400 tr/min
Предельная частота вращения: 9600 tr/min
Частота вращения сепаратора FTF: 0,426 Hz
Частота вращения тела качения BSF: 6,44 Hz
Базовая динамическая грузоподъёмность C: 84,6 kN
Базовая статическая грузоподъёмность C0: 110 kN
Коэффициент динамической осевой нагрузки Y2: 1.69
Коэффициент статической осевой нагрузки Y0: 0.93
Параметр «а - Точка приложения нагрузки на оси»: 18,2 mm
Предел усталостной нагрузки Cu / Pu: 13,5 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 10,904 Hz
Частота дефекта наружного кольца BPFO: 8,096 Hz

Прочие характеристики

8

Бренд: SNR
Граничный коэффициент e: 0.36
Масса: 0,496 kg
Обозначение товара / номер изделия производителя: 33108A - SNR
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 4 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 5,5 mm
Параметр Обозначение ISO355 по чертежу производителя: T2CE040
