NTN-SNR

32314U - NTN

d Внутренний диаметр 70 мм

D Наружный диаметр 150 мм

B Высота / ширина 51 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 70 mm
Наружный диаметр внутреннего кольца d1/d2: 107,5 mm
Наружный диаметр подшипника D: 150 mm
Общая ширина T: 54 mm
Ширина B: 51 mm
Ширина наружного кольца C: 42 mm

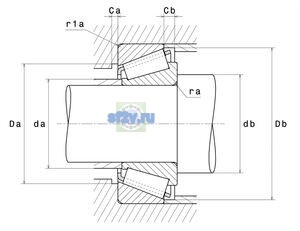

Максимальный диаметр упорного бурта вала da max: 86 mm
Максимальный диаметр упорного бурта корпуса Da max: 138 mm
Максимальный допустимый радиус галтели ra: 2,5 mm 2 mm
Минимальный диаметр упорного бурта вала da / db: 84 mm
Минимальный диаметр упорного бурта корпуса Da: 125 mm
Минимальный размер фаски / радиус r min: 3 mm 2,5 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 140 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 3500 tr/min
Предельная частота, пластичная смазка: 2600 tr/min
Базовая динамическая грузоподъёмность C: 345 kN
Базовая статическая грузоподъёмность C0: 405 kN
Коэффициент динамической осевой нагрузки Y2: 1.74
Коэффициент статической осевой нагрузки Y0: 0.96
Параметр «а - Точка приложения нагрузки на оси»: 36,5 mm
Предел усталостной нагрузки Cu / Pu: 48 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.35
Масса: 4,44 kg
Обозначение товара / номер изделия производителя: 32314U - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 4 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 12 mm
Параметр Обозначение ISO355 по чертежу производителя: T2GD070
