NTN-SNR

32308U - NTN

d Внутренний диаметр 40 мм

D Наружный диаметр 90 мм

B Высота / ширина 33 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

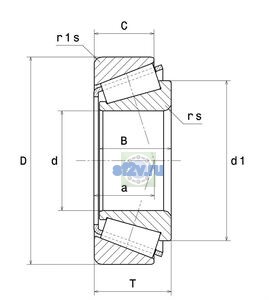

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 40 mm
Наружный диаметр внутреннего кольца d1/d2: 63,5 mm
Наружный диаметр подшипника D: 90 mm
Общая ширина T: 35,25 mm
Ширина B: 33 mm
Ширина наружного кольца C: 27 mm
Максимальный диаметр упорного бурта вала da max: 50 mm
Максимальный диаметр упорного бурта корпуса Da max: 81,5 mm
Максимальный допустимый радиус галтели ra: 2 mm 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 50 mm
Минимальный диаметр упорного бурта корпуса Da: 73 mm
Минимальный размер фаски / радиус r min: 2 mm 1,5 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 82 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 5900 tr/min
Предельная частота, пластичная смазка: 4400 tr/min
Базовая динамическая грузоподъёмность C: 136 kN
Базовая статическая грузоподъёмность C0: 150 kN
Коэффициент динамической осевой нагрузки Y2: 1.74
Коэффициент статической осевой нагрузки Y0: 0.96
Параметр «а - Точка приложения нагрузки на оси»: 23 mm
Предел усталостной нагрузки Cu / Pu: 18,3 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.35
Масса: 1,08 kg
Обозначение товара / номер изделия производителя: 32308U - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 3 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 8 mm
Параметр Обозначение ISO355 по чертежу производителя: T2FD040
