NTN-SNR

32226U - NTN

d Внутренний диаметр 130 мм

D Наружный диаметр 230 мм

B Высота / ширина 64 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

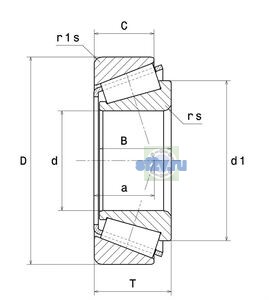

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 130 mm
Наружный диаметр внутреннего кольца d1/d2: 180 mm
Наружный диаметр подшипника D: 230 mm
Общая ширина T: 67,75 mm
Ширина B: 64 mm
Ширина наружного кольца C: 54 mm
Максимальный диаметр упорного бурта вала da max: 146 mm
Максимальный диаметр упорного бурта корпуса Da max: 216 mm
Максимальный допустимый радиус галтели ra: 3 mm 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 148 mm
Минимальный диаметр упорного бурта корпуса Da: 193 mm
Минимальный размер фаски / радиус r min: 4 mm 3 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 219 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 2000 tr/min
Предельная частота, пластичная смазка: 1500 tr/min
Базовая динамическая грузоподъёмность C: 585 kN
Базовая статическая грузоподъёмность C0: 815 kN
Коэффициент динамической осевой нагрузки Y2: 1.38
Коэффициент статической осевой нагрузки Y0: 0.76
Параметр «а - Точка приложения нагрузки на оси»: 57 mm
Предел усталостной нагрузки Cu / Pu: 83,5 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.44
Масса: 11,3 kg
Обозначение товара / номер изделия производителя: 32226U - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 7 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 13,5 mm
Параметр Обозначение ISO355 по чертежу производителя: T4FD130
