NTN-SNR

32220U - NTN

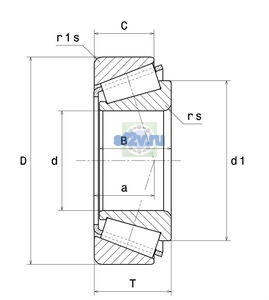

d Внутренний диаметр 100 мм

D Наружный диаметр 180 мм

B Высота / ширина 46 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр внутреннего кольца d1/d2: 137,5 mm
Наружный диаметр подшипника D: 180 mm
Общая ширина T: 49 mm
Ширина B: 46 mm
Ширина наружного кольца C: 39 mm
Максимальный диаметр упорного бурта вала da max: 114 mm
Максимальный диаметр упорного бурта корпуса Da max: 168 mm
Максимальный допустимый радиус галтели ra: 2,5 mm 2 mm
Минимальный диаметр упорного бурта вала da / db: 114 mm
Минимальный диаметр упорного бурта корпуса Da: 154 mm
Минимальный размер фаски / радиус r min: 3 mm 2,5 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 171 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 2700 tr/min
Предельная частота, пластичная смазка: 2000 tr/min
Базовая динамическая грузоподъёмность C: 365 kN
Базовая статическая грузоподъёмность C0: 465 kN
Коэффициент динамической осевой нагрузки Y2: 1.43
Коэффициент статической осевой нагрузки Y0: 0.79
Параметр «а - Точка приложения нагрузки на оси»: 41,5 mm
Предел усталостной нагрузки Cu / Pu: 51 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.42
Масса: 5,11 kg
Обозначение товара / номер изделия производителя: 32220U - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 5 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 10 mm
Параметр Обозначение ISO355 по чертежу производителя: T3FC100
