NTN-SNR

32218U - NTN

d Внутренний диаметр 90 мм

D Наружный диаметр 160 мм

B Высота / ширина 40 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

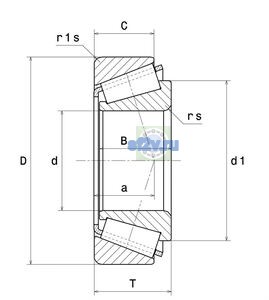

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 90 mm
Наружный диаметр внутреннего кольца d1/d2: 122,5 mm
Наружный диаметр подшипника D: 160 mm
Общая ширина T: 42,5 mm
Ширина B: 40 mm
Ширина наружного кольца C: 34 mm
Максимальный диаметр упорного бурта вала da max: 102 mm
Максимальный диаметр упорного бурта корпуса Da max: 150 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 102 mm
Минимальный диаметр упорного бурта корпуса Da: 138 mm
Минимальный размер фаски / радиус r min: 2,5 mm 2 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 152 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 3000 tr/min
Предельная частота, пластичная смазка: 2200 tr/min
Базовая динамическая грузоподъёмность C: 291 kN
Базовая статическая грузоподъёмность C0: 360 kN
Коэффициент динамической осевой нагрузки Y2: 1.43
Коэффициент статической осевой нагрузки Y0: 0.79
Параметр «а - Точка приложения нагрузки на оси»: 36 mm
Предел усталостной нагрузки Cu / Pu: 41 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.42
Масса: 3,49 kg
Обозначение товара / номер изделия производителя: 32218U - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 5 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 8,5 mm
Параметр Обозначение ISO355 по чертежу производителя: T3FC090
