NTN-SNR

32215U - NTN

d Внутренний диаметр 75 мм

D Наружный диаметр 130 мм

B Высота / ширина 31 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

Размеры и геометрия

13

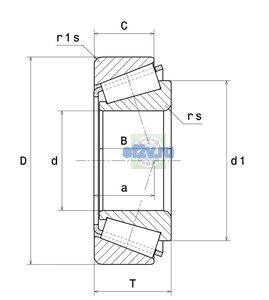

Внутренний диаметр подшипника (диаметр отверстия d): 75 mm
Наружный диаметр внутреннего кольца d1/d2: 101,5 mm
Наружный диаметр подшипника D: 130 mm
Общая ширина T: 33,25 mm
Ширина B: 31 mm
Ширина наружного кольца C: 27 mm
Максимальный диаметр упорного бурта вала da max: 85 mm
Максимальный диаметр упорного бурта корпуса Da max: 121,5 mm
Максимальный допустимый радиус галтели ra: 2 mm 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 85 mm
Минимальный диаметр упорного бурта корпуса Da: 114 mm
Минимальный размер фаски / радиус r min: 2 mm 1,5 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 125 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 3600 tr/min
Предельная частота, пластичная смазка: 2700 tr/min
Базовая динамическая грузоподъёмность C: 186 kN
Базовая статическая грузоподъёмность C0: 224 kN
Коэффициент динамической осевой нагрузки Y2: 1.38
Коэффициент статической осевой нагрузки Y0: 0.76
Параметр «а - Точка приложения нагрузки на оси»: 30 mm
Предел усталостной нагрузки Cu / Pu: 27,1 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.44
Масса: 1,74 kg
Обозначение товара / номер изделия производителя: 32215U - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 4 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 6 mm
Параметр Обозначение ISO355 по чертежу производителя: T4DC075
