NTN-SNR

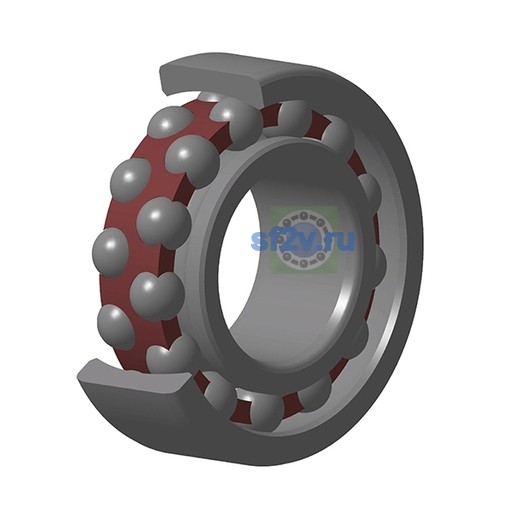

1304G15C3 - SNR

d Внутренний диаметр 20 мм

D Наружный диаметр 52 мм

B Высота / ширина 15 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

29 свойств

Размеры и геометрия

9

Внутренний диаметр наружного кольца D1: 42,7 mm
Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр внутреннего кольца d1/d2: 31,5 mm
Наружный диаметр подшипника D: 52 mm
Ширина B: 15 mm
Максимальный диаметр упорного бурта корпуса Da max: 45,5 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 26,5 mm
Минимальный размер фаски / радиус r min: 1,1 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 12000 tr/min
Предельная частота вращения: 19000 tr/min
Частота вращения сепаратора FTF: 0,403 Hz
Частота вращения тела качения BSF: 4,866 Hz
Базовая динамическая грузоподъёмность C: 12,4 kN
Базовая статическая грузоподъёмность C0: 3,35 kN
Коэффициент динамической осевой нагрузки Y1: 2.17
Коэффициент динамической осевой нагрузки Y2: 3.35
Коэффициент статической осевой нагрузки Y0: 2.27
Предел усталостной нагрузки Cu / Pu: 0,15 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 7,165 Hz
Частота дефекта наружного кольца BPFO: 4,835 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.29
Класс радиального внутреннего зазора: C3
Класс точности / допусков: P0
Масса: 0,16 kg
Обозначение товара / номер изделия производителя: 1304G15C3 - SNR
