NTN-SNR

3213AC3 - SNR

d Внутренний диаметр 65 мм

D Наружный диаметр 120 мм

B Высота / ширина 38,1 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

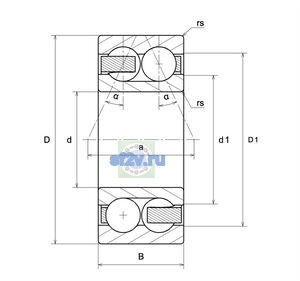

Размеры и геометрия

9

Внутренний диаметр наружного кольца D1: 103,5 mm
Внутренний диаметр подшипника (диаметр отверстия d): 65 mm
Наружный диаметр внутреннего кольца d1/d2: 84,5 mm
Наружный диаметр подшипника D: 120 mm
Ширина B: 38,1 mm
Максимальный диаметр упорного бурта корпуса Da max: 112 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 73 mm
Минимальный размер фаски / радиус r min: 1,5 mm

Нагрузки, скорости и ресурс

12

Базовая / эталонная частота вращения: 4800 tr/min
Предельная частота вращения: 5200 tr/min
Частота вращения сепаратора FTF: 0,425 Hz
Частота вращения тела качения BSF: 5,929 Hz
Базовая динамическая грузоподъёмность C: 75,1 kN
Базовая статическая грузоподъёмность C0: 72,7 kN
Параметр «а - Точка приложения нагрузки на оси»: 59,8 mm
Предел усталостной нагрузки Cu / Pu: 4,35 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 6,322 Hz
Частота дефекта наружного кольца BPFO: 4,678 Hz

Прочие характеристики

7

Бренд: SNR
Класс радиального внутреннего зазора: C3
Класс точности / допусков: P0
Масса: 1,52 kg
Обозначение товара / номер изделия производителя: 3213AC3 - SNR
Расчётный коэффициент f0: 15.2
Угол контакта: 25 °
