NTN-SNR

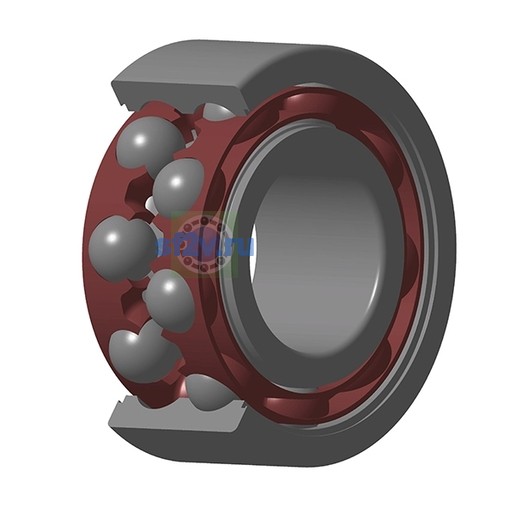

3206AC3 - SNR

d Внутренний диаметр 30 мм

D Наружный диаметр 62 мм

B Высота / ширина 23,8 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

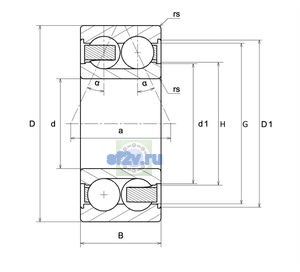

Размеры и геометрия

9

Внутренний диаметр наружного кольца D1: 55,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 30 mm
Наружный диаметр внутреннего кольца d1/d2: 36,4 mm
Наружный диаметр подшипника D: 62 mm
Ширина B: 23,8 mm
Максимальный диаметр упорного бурта корпуса Da max: 57 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 35 mm
Минимальный размер фаски / радиус r min: 1 mm

Нагрузки, скорости и ресурс

12

Базовая / эталонная частота вращения: 8500 tr/min
Предельная частота вращения: 11000 tr/min
Частота вращения сепаратора FTF: 0,406 Hz
Частота вращения тела качения BSF: 4,659 Hz
Базовая динамическая грузоподъёмность C: 28,9 kN
Базовая статическая грузоподъёмность C0: 21,1 kN
Параметр «а - Точка приложения нагрузки на оси»: 31,4 mm
Предел усталостной нагрузки Cu / Pu: 1,32 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 5,344 Hz
Частота дефекта наружного кольца BPFO: 3,656 Hz

Прочие характеристики

7

Бренд: SNR
Класс радиального внутреннего зазора: C3
Класс точности / допусков: P0
Масса: 0,274 kg
Обозначение товара / номер изделия производителя: 3206AC3 - SNR
Расчётный коэффициент f0: 14.3
Угол контакта: 25 °
