NTN-SNR

3201AC3 - SNR

d Внутренний диаметр 12 мм

D Наружный диаметр 32 мм

B Высота / ширина 15,9 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

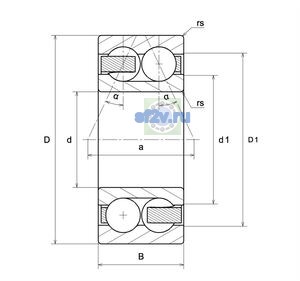

Размеры и геометрия

9

Внутренний диаметр наружного кольца D1: 25,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 12 mm
Наружный диаметр внутреннего кольца d1/d2: 18,3 mm
Наружный диаметр подшипника D: 32 mm
Ширина B: 15,9 mm
Максимальный диаметр упорного бурта корпуса Da max: 28 mm
Максимальный допустимый радиус галтели ra: 0,6 mm
Минимальный диаметр упорного бурта вала da / db: 16 mm
Минимальный размер фаски / радиус r min: 0,6 mm

Нагрузки, скорости и ресурс

12

Базовая / эталонная частота вращения: 16000 tr/min
Предельная частота вращения: 22000 tr/min
Частота вращения сепаратора FTF: 0,376 Hz
Частота вращения тела качения BSF: 3,443 Hz
Базовая динамическая грузоподъёмность C: 10,4 kN
Базовая статическая грузоподъёмность C0: 5,9 kN
Параметр «а - Точка приложения нагрузки на оси»: 16,6 mm
Предел усталостной нагрузки Cu / Pu: 0,38 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,365 Hz
Частота дефекта наружного кольца BPFO: 2,635 Hz

Прочие характеристики

7

Бренд: SNR
Класс радиального внутреннего зазора: C3
Класс точности / допусков: P0
Масса: 0,051 kg
Обозначение товара / номер изделия производителя: 3201AC3 - SNR
Расчётный коэффициент f0: 12.8
Угол контакта: 25 °
