NTN-SNR

32019A - SNR

d Внутренний диаметр 95 мм

D Наружный диаметр 145 мм

B Высота / ширина 32 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

34 свойств

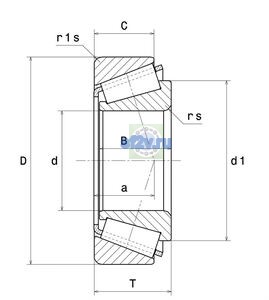

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 95 mm
Наружный диаметр внутреннего кольца d1/d2: 120,1 mm
Наружный диаметр подшипника D: 145 mm
Общая ширина T: 32 mm
Ширина B: 32 mm
Ширина наружного кольца C: 24 mm
Максимальный диаметр упорного бурта вала da max: 105 mm
Максимальный диаметр упорного бурта корпуса Da max: 136 mm
Максимальный допустимый радиус галтели ra: 2 mm 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 104 mm
Минимальный диаметр упорного бурта корпуса Da: 130 mm
Минимальный размер фаски / радиус r min: 2 mm 1,5 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 140 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 3000 tr/min
Предельная частота вращения: 4600 tr/min
Частота вращения сепаратора FTF: 0,451 Hz
Частота вращения тела качения BSF: 9,737 Hz
Базовая динамическая грузоподъёмность C: 174 kN
Базовая статическая грузоподъёмность C0: 281 kN
Коэффициент динамической осевой нагрузки Y2: 1.36
Коэффициент статической осевой нагрузки Y0: 0.75
Параметр «а - Точка приложения нагрузки на оси»: 31,4 mm
Предел усталостной нагрузки Cu / Pu: 32,5 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 15,366 Hz
Частота дефекта наружного кольца BPFO: 12,634 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.44
Масса: 1,786 kg
Обозначение товара / номер изделия производителя: 32019A - SNR
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 6 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 8 mm
