NTN-SNR

31309A - SNR

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 25 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

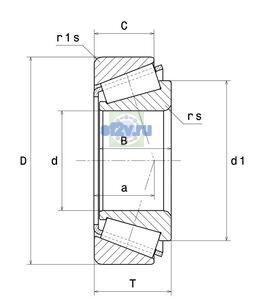

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр внутреннего кольца d1/d2: 73,8 mm
Наружный диаметр подшипника D: 100 mm
Общая ширина T: 27,25 mm
Ширина B: 25 mm
Ширина наружного кольца C: 18 mm
Максимальный диаметр упорного бурта вала da max: 56 mm
Максимальный диаметр упорного бурта корпуса Da max: 91 mm
Максимальный допустимый радиус галтели ra: 2 mm 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 54 mm
Минимальный диаметр упорного бурта корпуса Da: 79 mm
Минимальный размер фаски / радиус r min: 2 mm 1,5 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 95 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 4600 tr/min
Предельная частота вращения: 7200 tr/min
Частота вращения сепаратора FTF: 0,42 Hz
Частота вращения тела качения BSF: 5,328 Hz
Базовая динамическая грузоподъёмность C: 100 kN
Базовая статическая грузоподъёмность C0: 114 kN
Коэффициент динамической осевой нагрузки Y2: 0.73
Коэффициент статической осевой нагрузки Y0: 0.4
Параметр «а - Точка приложения нагрузки на оси»: 31,7 mm
Предел усталостной нагрузки Cu / Pu: 13,9 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 9,282 Hz
Частота дефекта наружного кольца BPFO: 6,718 Hz

Прочие характеристики

8

Бренд: SNR
Граничный коэффициент e: 0.83
Масса: 0,943 kg
Обозначение товара / номер изделия производителя: 31309A - SNR
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 4 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 9 mm
Параметр Обозначение ISO355 по чертежу производителя: T7FB045
