NTN-SNR

30320U - NTN

d Внутренний диаметр 100 мм

D Наружный диаметр 215 мм

B Высота / ширина 47 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

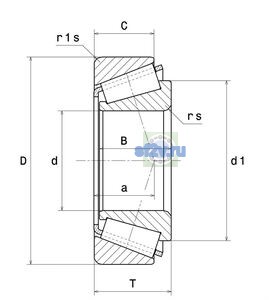

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр внутреннего кольца d1/d2: 151 mm
Наружный диаметр подшипника D: 215 mm
Общая ширина T: 51,5 mm
Ширина B: 47 mm
Ширина наружного кольца C: 39 mm
Максимальный диаметр упорного бурта вала da max: 127 mm
Максимальный диаметр упорного бурта корпуса Da max: 201 mm
Максимальный допустимый радиус галтели ra: 3 mm 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 118 mm
Минимальный диаметр упорного бурта корпуса Da: 184 mm
Минимальный размер фаски / радиус r min: 4 mm 3 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 200 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 2400 tr/min
Предельная частота, пластичная смазка: 1800 tr/min
Базовая динамическая грузоподъёмность C: 455 kN
Базовая статическая грузоподъёмность C0: 500 kN
Коэффициент динамической осевой нагрузки Y2: 1.74
Коэффициент статической осевой нагрузки Y0: 0.96
Параметр «а - Точка приложения нагрузки на оси»: 41,5 mm
Предел усталостной нагрузки Cu / Pu: 53 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.35
Масса: 8,3 kg
Обозначение товара / номер изделия производителя: 30320U - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 5 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 12,5 mm
Параметр Обозначение ISO355 по чертежу производителя: T2GB100
