NTN-SNR

30240UUTG - NTN

d Внутренний диаметр 200 мм

D Наружный диаметр 360 мм

B Высота / ширина 58 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

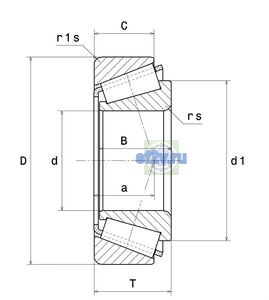

Размеры и геометрия

13

Внутренний диаметр подшипника (диаметр отверстия d): 200 mm
Наружный диаметр внутреннего кольца d1/d2: 274 mm
Наружный диаметр подшипника D: 360 mm
Общая ширина T: 64 mm
Ширина B: 58 mm
Ширина наружного кольца C: 48 mm
Максимальный диаметр упорного бурта вала da max: 242 mm
Максимальный диаметр упорного бурта корпуса Da max: 342 mm
Максимальный допустимый радиус галтели ra: 4 mm 3 mm
Минимальный диаметр упорного бурта вала da / db: 222 mm
Минимальный диаметр упорного бурта корпуса Da: 311 mm
Минимальный размер фаски / радиус r min: 5 mm 4 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 336 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 1300 tr/min
Предельная частота, пластичная смазка: 950 tr/min
Базовая динамическая грузоподъёмность C: 1010 kN
Базовая статическая грузоподъёмность C0: 1110 kN
Коэффициент динамической осевой нагрузки Y2: 1.38
Коэффициент статической осевой нагрузки Y0: 0.76
Параметр «а - Точка приложения нагрузки на оси»: 70 mm
Предел усталостной нагрузки Cu / Pu: 99 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

8

Бренд: NTN
Граничный коэффициент e: 0.44
Масса: 25,2 kg
Обозначение товара / номер изделия производителя: 30240UUTG - NTN
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 10 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 16 mm
Параметр Обозначение ISO355 по чертежу производителя: T4GB200
