NTN-SNR

30210AP6X - SNR

d Внутренний диаметр 50 мм

D Наружный диаметр 90 мм

B Высота / ширина 20 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

Размеры и геометрия

13

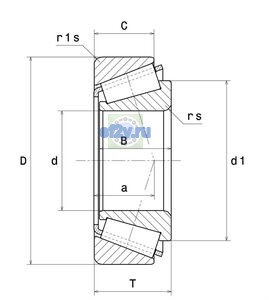

Внутренний диаметр подшипника (диаметр отверстия d): 50 mm
Наружный диаметр внутреннего кольца d1/d2: 68,4 mm
Наружный диаметр подшипника D: 90 mm
Общая ширина T: 21,75 mm
Ширина B: 20 mm
Ширина наружного кольца C: 17 mm
Максимальный диаметр упорного бурта вала da max: 58 mm
Максимальный диаметр упорного бурта корпуса Da max: 81,5 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 58,5 mm
Минимальный диаметр упорного бурта корпуса Da: 79 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 85 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 5100 tr/min
Предельная частота вращения: 8100 tr/min
Частота вращения сепаратора FTF: 0,429 Hz
Частота вращения тела качения BSF: 6,628 Hz
Базовая динамическая грузоподъёмность C: 76,7 kN
Базовая статическая грузоподъёмность C0: 92,1 kN
Коэффициент динамической осевой нагрузки Y2: 1.43
Коэффициент статической осевой нагрузки Y0: 0.79
Параметр «а - Точка приложения нагрузки на оси»: 20 mm
Предел усталостной нагрузки Cu / Pu: 11,2 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 10,852 Hz
Частота дефекта наружного кольца BPFO: 8,148 Hz

Прочие характеристики

8

Бренд: SNR
Граничный коэффициент e: 0.42
Масса: 0,529 kg
Обозначение товара / номер изделия производителя: 30210AP6X - SNR
Параметр «A2 - Коэффициент материала»: 1
Параметр Ca - Минимальный зазор по чертежу производителя: 3 mm
Параметр Cb - Минимальный зазор по чертежу производителя: 4,5 mm
Параметр Обозначение ISO355 по чертежу производителя: T3DB050
