NTN-SNR

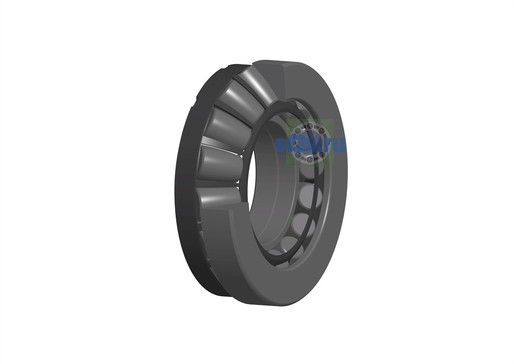

29434E - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияУпорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

Размеры и геометрия

13

Внутренний диаметр кольца вала d: 170 mm
Внутренний диаметр кольца корпуса D1: 236 mm
Наружный диаметр кольца вала WS: 301 mm
Наружный диаметр кольца корпуса GS: 340 mm
Параметр «C - Ширина кольца корпуса»: 50 mm
Параметр B - Ширина кольца вала по чертежу производителя: 65,5 mm
Максимальный диаметр упорного бурта корпуса Da max: 286 mm
Максимальный допустимый радиус галтели ra: 4 mm
Минимальный диаметр упорного бурта вала da / db: 250 mm
Минимальный размер фаски / радиус r min: 5 mm
Параметр «db1 - Максимальный диаметр буртика кольца вала»: 185 mm
Параметр «db2 - Максимальный диаметр шайбы»: 199 mm
Параметр «T - Высота упорного подшипника»: 103 mm

Нагрузки, скорости и ресурс

13

Базовая / эталонная частота вращения: 1100 tr/min
Предельная частота вращения: 1800 tr/min
Предельная частота, масло: 950 tr/min
Частота вращения сепаратора FTF: 0,443 Hz
Частота вращения тела качения BSF: 5,438 Hz
Параметр «C0a - Номинальная статическая осевая грузоподъемность»: 6450 kN
Параметр «Ca - Номинальная динамическая осевая грузоподъемность»: 2030 kN
Параметр «Cua - Предельная осевая грузоподъемность»: 596 kN
Параметр «а - Точка приложения нагрузки на оси»: 104 mm
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,904 Hz
Частота дефекта наружного кольца BPFO: 7,096 Hz

Прочие характеристики

5

Бренд: SNR
Масса: 40,1 kg
Обозначение товара / номер изделия производителя: 29434E - SNR
Параметр «B2 - Расстояние между большим торцем кольца вала и сепаратором из листового металла»: 88 mm
Параметр Материал сепаратора по чертежу производителя: Tôle
