NTN-SNR

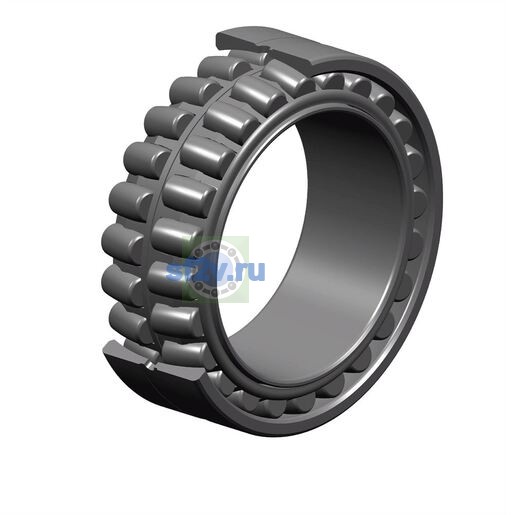

24138EAK30W33 - SNR

d Внутренний диаметр 190 мм

D Наружный диаметр 320 мм

B Высота / ширина 128 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 276,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 190 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 8 mm
Наружный диаметр внутреннего кольца d1/d2: 214,537 mm
Наружный диаметр подшипника D: 320 mm
Ширина B: 128 mm
Ширина паза b: 16,642 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 306 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 204 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 1100 tr/min
Предельная частота вращения: 1600 tr/min
Частота вращения сепаратора FTF: 0,437 Hz
Частота вращения тела качения BSF: 7,573 Hz
Базовая динамическая грузоподъёмность C: 1830 kN
Базовая статическая грузоподъёмность C0: 2580 kN
Коэффициент динамической осевой нагрузки Y1: 1.84
Коэффициент динамической осевой нагрузки Y2: 2.74
Коэффициент статической осевой нагрузки Y0: 1.8
Предел усталостной нагрузки Cu / Pu: 236 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 11,825 Hz
Частота дефекта наружного кольца BPFO: 9,175 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.37
Класс радиального внутреннего зазора: CN
Масса: 40,05 kg
Обозначение товара / номер изделия производителя: 24138EAK30W33 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3 ou 8
Параметр Обозн. втулки по чертежу производителя: AH24138
