NTN-SNR

24044EMW33C4 - SNR

d Внутренний диаметр 220 мм

D Наружный диаметр 340 мм

B Высота / ширина 118 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

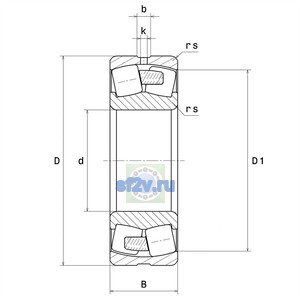

Размеры и геометрия

11

Внутренний диаметр наружного кольца D1: 303,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 220 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 6 mm
Наружный диаметр подшипника D: 340 mm
Ширина B: 118 mm
Ширина паза b: 14,06 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 327,66 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 232,4 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 1200 tr/min
Предельная частота вращения: 1800 tr/min
Частота вращения сепаратора FTF: 0,439 Hz
Частота вращения тела качения BSF: 7,937 Hz
Базовая динамическая грузоподъёмность C: 1930 kN
Базовая статическая грузоподъёмность C0: 2750 kN
Коэффициент динамической осевой нагрузки Y1: 2.18
Коэффициент динамической осевой нагрузки Y2: 3.25
Коэффициент статической осевой нагрузки Y0: 2.13
Предел усталостной нагрузки Cu / Pu: 246 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 12,898 Hz
Частота дефекта наружного кольца BPFO: 10,102 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.31
Класс радиального внутреннего зазора: C4
Масса: 38,4 kg
Обозначение товара / номер изделия производителя: 24044EMW33C4 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3 ou 8
