NTN-SNR

24034EAW33C3 - SNR

d Внутренний диаметр 170 мм

D Наружный диаметр 260 мм

B Высота / ширина 90 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

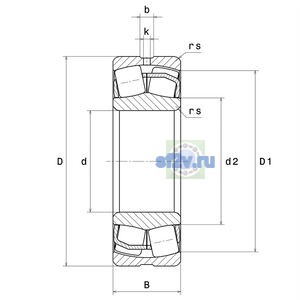

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 232,3 mm
Внутренний диаметр подшипника (диаметр отверстия d): 170 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр внутреннего кольца d1/d2: 188 mm
Наружный диаметр подшипника D: 260 mm
Ширина B: 90 mm
Ширина паза b: 11,99 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 249,8 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 180,2 mm
Минимальный размер фаски / радиус r min: 2,1 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 1600 tr/min
Предельная частота вращения: 2400 tr/min
Частота вращения сепаратора FTF: 0,444 Hz
Частота вращения тела качения BSF: 8,595 Hz
Базовая динамическая грузоподъёмность C: 1100 kN
Базовая статическая грузоподъёмность C0: 1600 kN
Коэффициент динамической осевой нагрузки Y1: 2.23
Коэффициент динамической осевой нагрузки Y2: 3.32
Коэффициент статической осевой нагрузки Y0: 2.18
Предел усталостной нагрузки Cu / Pu: 154 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 13,351 Hz
Частота дефекта наружного кольца BPFO: 10,649 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.3
Класс радиального внутреннего зазора: C3
Масса: 16,81 kg
Обозначение товара / номер изделия производителя: 24034EAW33C3 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
