NTN-SNR

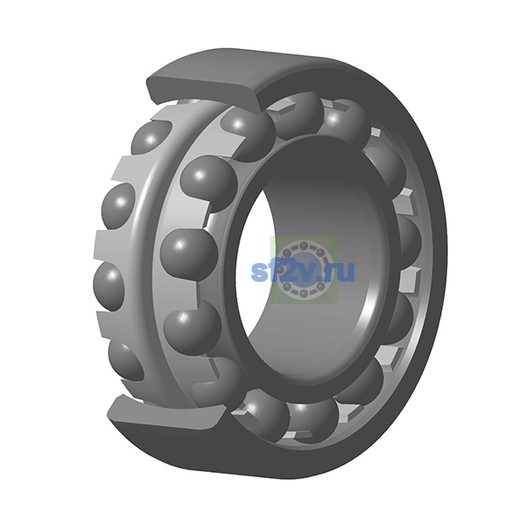

1222KC3 - SNR

d Внутренний диаметр 110 мм

D Наружный диаметр 200 мм

B Высота / ширина 38 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

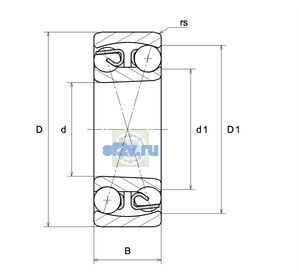

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 173,1 mm
Внутренний диаметр подшипника (диаметр отверстия d): 110 mm
Наружный диаметр внутреннего кольца d1/d2: 140,6 mm
Наружный диаметр подшипника D: 200 mm
Ширина B: 38 mm
Максимальный диаметр упорного бурта вала da max: 138 mm
Максимальный диаметр упорного бурта корпуса Da max: 189 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 121 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 7 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 116 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 4300 tr/min
Предельная частота вращения: 4300 tr/min
Частота вращения сепаратора FTF: 0,437 Hz
Частота вращения тела качения BSF: 7,754 Hz
Базовая динамическая грузоподъёмность C: 87 kN
Базовая статическая грузоподъёмность C0: 38,6 kN
Коэффициент динамической осевой нагрузки Y1: 3.64
Коэффициент динамической осевой нагрузки Y2: 5.64
Коэффициент статической осевой нагрузки Y0: 3.82
Предел усталостной нагрузки Cu / Pu: 1,4 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 11,261 Hz
Частота дефекта наружного кольца BPFO: 8,739 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.17
Класс радиального внутреннего зазора: C3
Класс точности / допусков: P0
Масса: 5,32 kg
Обозначение товара / номер изделия производителя: 1222KC3 - SNR
Параметр Обозн. втулки по чертежу производителя: H222
