NTN-SNR

24030EAW33 - SNR

d Внутренний диаметр 150 мм

D Наружный диаметр 225 мм

B Высота / ширина 75 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

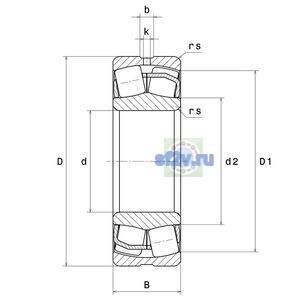

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 202,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 150 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 4 mm
Наружный диаметр внутреннего кольца d1/d2: 162,9 mm
Наружный диаметр подшипника D: 225 mm
Ширина B: 75 mm
Ширина паза b: 8,93 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 214,8 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 160,2 mm
Минимальный размер фаски / радиус r min: 2,1 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 1900 tr/min
Предельная частота вращения: 2700 tr/min
Частота вращения сепаратора FTF: 0,443 Hz
Частота вращения тела качения BSF: 8,547 Hz
Базовая динамическая грузоподъёмность C: 832 kN
Базовая статическая грузоподъёмность C0: 1140 kN
Коэффициент динамической осевой нагрузки Y1: 2.25
Коэффициент динамической осевой нагрузки Y2: 3.34
Коэффициент статической осевой нагрузки Y0: 2.2
Предел усталостной нагрузки Cu / Pu: 115 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 13,359 Hz
Частота дефекта наружного кольца BPFO: 10,641 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.3
Класс радиального внутреннего зазора: CN
Масса: 10,04 kg
Обозначение товара / номер изделия производителя: 24030EAW33 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3 ou 4
