NTN-SNR

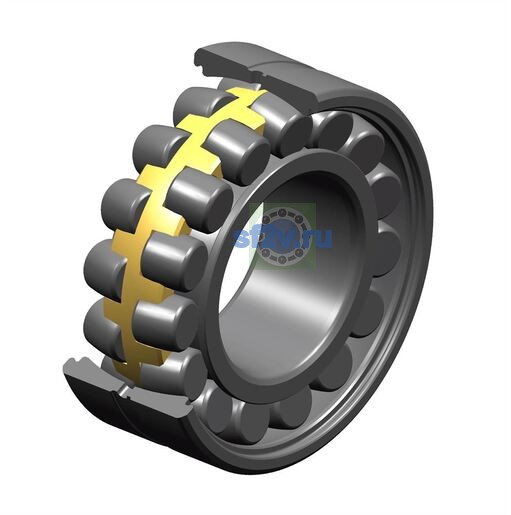

23232EMKW33C3 - SNR

d Внутренний диаметр 160 мм

D Наружный диаметр 290 мм

B Высота / ширина 104 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

34 свойств

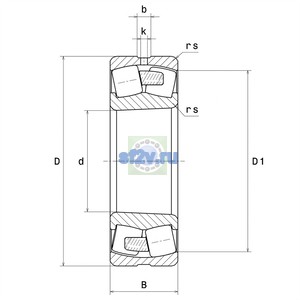

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 253,7 mm
Внутренний диаметр подшипника (диаметр отверстия d): 160 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 7 mm
Наружный диаметр подшипника D: 290 mm
Ширина B: 104 mm
Ширина паза b: 14,85 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 276 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 174 mm
Минимальный размер фаски / радиус r min: 3 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 18 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 174 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 1400 tr/min
Предельная частота вращения: 2100 tr/min
Частота вращения сепаратора FTF: 0,423 Hz
Частота вращения тела качения BSF: 6,151 Hz
Базовая динамическая грузоподъёмность C: 1550 kN
Базовая статическая грузоподъёмность C0: 1890 kN
Коэффициент динамической осевой нагрузки Y1: 2.03
Коэффициент динамической осевой нагрузки Y2: 3.02
Коэффициент статической осевой нагрузки Y0: 1.98
Предел усталостной нагрузки Cu / Pu: 180 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 10,394 Hz
Частота дефекта наружного кольца BPFO: 7,606 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.33
Класс радиального внутреннего зазора: C3
Масса: 28,71 kg
Обозначение товара / номер изделия производителя: 23232EMKW33C3 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3 ou 4
Параметр Обозн. втулки по чертежу производителя: H2332
