NTN-SNR

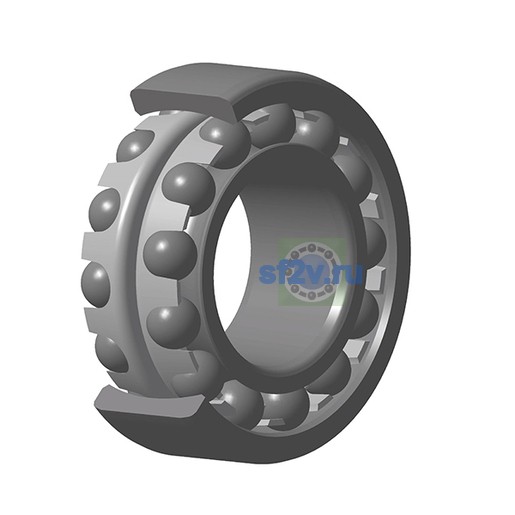

1220SKC3 - NTN

d Внутренний диаметр 100 мм

D Наружный диаметр 180 мм

B Высота / ширина 34 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 34 mm
Максимальный диаметр упорного бурта вала da max: 125 mm
Максимальный диаметр упорного бурта корпуса Da max: 169 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 111 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 7 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 106 mm

Нагрузки, скорости и ресурс

10

Предельная частота, масло: 3800 tr/min
Предельная частота, пластичная смазка: 3200 tr/min
Базовая динамическая грузоподъёмность C: 69,5 kN
Базовая статическая грузоподъёмность C0: 29,7 kN
Коэффициент динамической осевой нагрузки Y1: 3.6
Коэффициент динамической осевой нагрузки Y2: 5.6
Коэффициент статической осевой нагрузки Y0: 3.8
Предел усталостной нагрузки Cu / Pu: 1,2 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.17
Класс радиального внутреннего зазора: C3
Класс точности / допусков: P0
Масса: 3,74 kg
Обозначение товара / номер изделия производителя: 1220SKC3 - NTN
Параметр Обозн. втулки по чертежу производителя: H220X
