NTN-SNR

23228EAW33 - NTN

d Внутренний диаметр 140 мм

D Наружный диаметр 250 мм

B Высота / ширина 88 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

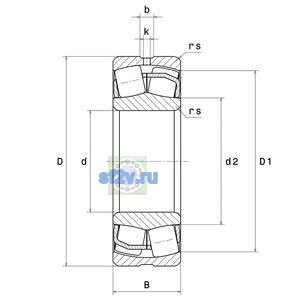

Размеры и геометрия

11

Внутренний диаметр наружного кольца D1: 219,6 mm
Внутренний диаметр подшипника (диаметр отверстия d): 140 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 6 mm
Наружный диаметр внутреннего кольца d1/d2: 162,6 mm
Наружный диаметр подшипника D: 250 mm
Ширина B: 88 mm
Ширина паза b: 12,64 mm
Максимальный диаметр упорного бурта корпуса Da max: 236 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 154 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 1700 tr/min
Предельная частота вращения: 2400 tr/min
Базовая динамическая грузоподъёмность C: 1140 kN
Базовая статическая грузоподъёмность C0: 1370 kN
Коэффициент динамической осевой нагрузки Y1: 2.06
Коэффициент динамической осевой нагрузки Y2: 3.06
Коэффициент статической осевой нагрузки Y0: 2.01
Предел усталостной нагрузки Cu / Pu: 136 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

6

Бренд: NTN
Граничный коэффициент e: 0.33
Класс радиального внутреннего зазора: CN
Масса: 17,92 kg
Обозначение товара / номер изделия производителя: 23228EAW33 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
