NTN-SNR

23226EMW33C4 - NTN

d Внутренний диаметр 130 мм

D Наружный диаметр 230 мм

B Высота / ширина 80 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

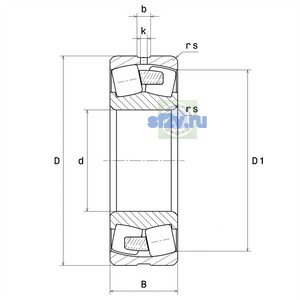

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 202,7 mm
Внутренний диаметр подшипника (диаметр отверстия d): 130 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр подшипника D: 230 mm
Ширина B: 80 mm
Ширина паза b: 11,56 mm
Максимальный диаметр упорного бурта корпуса Da max: 216 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 144 mm
Минимальный размер фаски / радиус r min: 3 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 1900 tr/min
Предельная частота вращения: 2600 tr/min
Базовая динамическая грузоподъёмность C: 958 kN
Базовая статическая грузоподъёмность C0: 1130 kN
Коэффициент динамической осевой нагрузки Y1: 2.12
Коэффициент динамической осевой нагрузки Y2: 3.15
Коэффициент статической осевой нагрузки Y0: 2.07
Предел усталостной нагрузки Cu / Pu: 115 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

6

Бренд: NTN
Граничный коэффициент e: 0.32
Класс радиального внутреннего зазора: C4
Масса: 13,77 kg
Обозначение товара / номер изделия производителя: 23226EMW33C4 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
