NTN-SNR

23224EMW33 - NTN

d Внутренний диаметр 120 мм

D Наружный диаметр 215 мм

B Высота / ширина 76 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

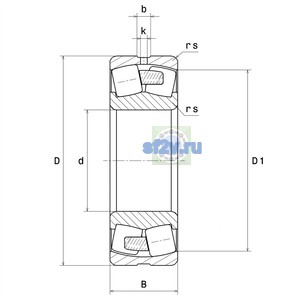

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 189 mm
Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр подшипника D: 215 mm
Ширина B: 76 mm
Ширина паза b: 11,01 mm
Максимальный диаметр упорного бурта корпуса Da max: 203 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 132 mm
Минимальный размер фаски / радиус r min: 2,1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2100 tr/min
Предельная частота вращения: 2800 tr/min
Базовая динамическая грузоподъёмность C: 857 kN
Базовая статическая грузоподъёмность C0: 998 kN
Коэффициент динамической осевой нагрузки Y1: 2.09
Коэффициент динамической осевой нагрузки Y2: 3.11
Коэффициент статической осевой нагрузки Y0: 2.04
Предел усталостной нагрузки Cu / Pu: 104 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

6

Бренд: NTN
Граничный коэффициент e: 0.32
Класс радиального внутреннего зазора: CN
Масса: 11,624 kg
Обозначение товара / номер изделия производителя: 23224EMW33 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
