NTN-SNR

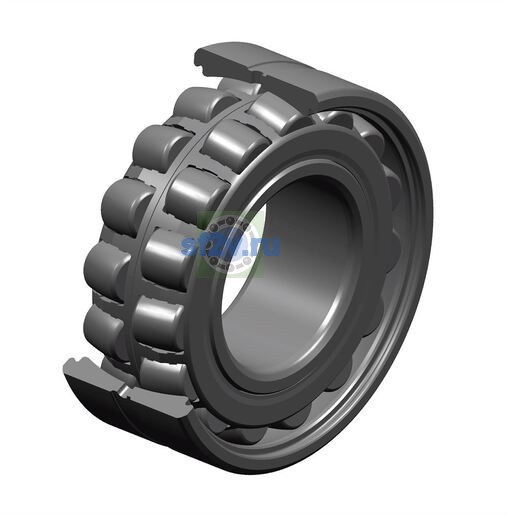

23222EAKW33 - NTN

d Внутренний диаметр 110 мм

D Наружный диаметр 200 мм

B Высота / ширина 69,8 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

30 свойств

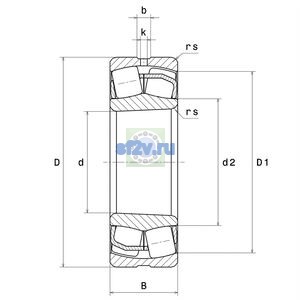

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 175,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 110 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр внутреннего кольца d1/d2: 130,2 mm
Наружный диаметр подшипника D: 200 mm
Ширина B: 69,8 mm
Ширина паза b: 10,52 mm
Максимальный диаметр упорного бурта корпуса Da max: 188 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 122 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 17 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 121 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2300 tr/min
Предельная частота вращения: 3000 tr/min
Базовая динамическая грузоподъёмность C: 752 kN
Базовая статическая грузоподъёмность C0: 869 kN
Коэффициент динамической осевой нагрузки Y1: 2.12
Коэффициент динамической осевой нагрузки Y2: 3.15
Коэффициент статической осевой нагрузки Y0: 2.07
Предел усталостной нагрузки Cu / Pu: 92,3 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.32
Класс радиального внутреннего зазора: CN
Масса: 8,99 kg
Обозначение товара / номер изделия производителя: 23222EAKW33 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H2322
