NTN-SNR

23218EAW33C3 - NTN

d Внутренний диаметр 90 мм

D Наружный диаметр 160 мм

B Высота / ширина 52,4 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

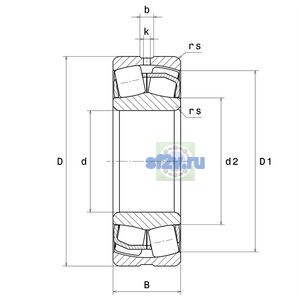

Размеры и геометрия

11

Внутренний диаметр наружного кольца D1: 141 mm
Внутренний диаметр подшипника (диаметр отверстия d): 90 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 4 mm
Наружный диаметр внутреннего кольца d1/d2: 104,3 mm
Наружный диаметр подшипника D: 160 mm
Ширина B: 52,4 mm
Ширина паза b: 8,86 mm
Максимальный диаметр упорного бурта корпуса Da max: 149 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 101 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2900 tr/min
Предельная частота вращения: 3700 tr/min
Базовая динамическая грузоподъёмность C: 467 kN
Базовая статическая грузоподъёмность C0: 513 kN
Коэффициент динамической осевой нагрузки Y1: 2.25
Коэффициент динамической осевой нагрузки Y2: 3.34
Коэффициент статической осевой нагрузки Y0: 2.2
Предел усталостной нагрузки Cu / Pu: 58,3 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

6

Бренд: NTN
Граничный коэффициент e: 0.3
Класс радиального внутреннего зазора: C3
Масса: 4,43 kg
Обозначение товара / номер изделия производителя: 23218EAW33C3 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
