NTN-SNR

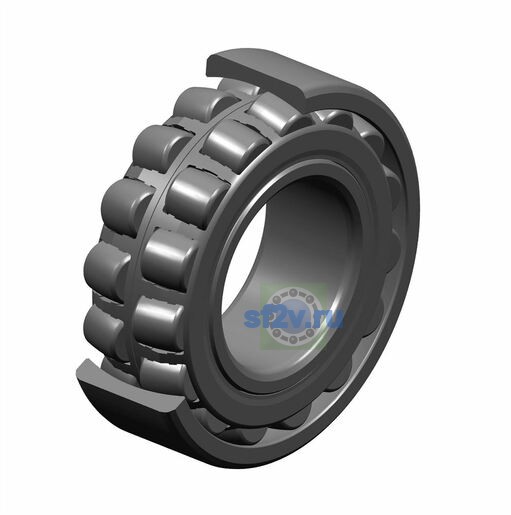

23218EAKC3 - SNR

d Внутренний диаметр 90 мм

D Наружный диаметр 160 мм

B Высота / ширина 52,4 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 141 mm
Внутренний диаметр подшипника (диаметр отверстия d): 90 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 0 mm
Наружный диаметр внутреннего кольца d1/d2: 104,3 mm
Наружный диаметр подшипника D: 160 mm
Ширина B: 52,4 mm
Ширина паза b: 0 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 149 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 101 mm
Минимальный размер фаски / радиус r min: 2 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 18 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 100 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 2900 tr/min
Предельная частота вращения: 3700 tr/min
Частота вращения сепаратора FTF: 0,423 Hz
Частота вращения тела качения BSF: 6,249 Hz
Базовая динамическая грузоподъёмность C: 467 kN
Базовая статическая грузоподъёмность C0: 513 kN
Коэффициент динамической осевой нагрузки Y1: 2.25
Коэффициент динамической осевой нагрузки Y2: 3.34
Коэффициент статической осевой нагрузки Y0: 2.2
Предел усталостной нагрузки Cu / Pu: 58,3 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 10,379 Hz
Частота дефекта наружного кольца BPFO: 7,621 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.3
Класс радиального внутреннего зазора: C3
Масса: 4,25 kg
Обозначение товара / номер изделия производителя: 23218EAKC3 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 0
Параметр Обозн. втулки по чертежу производителя: H2318
