NTN-SNR

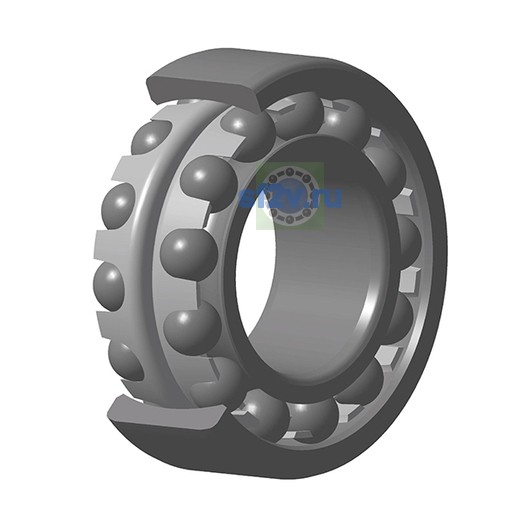

1220KC3 - SNR

d Внутренний диаметр 100 мм

D Наружный диаметр 180 мм

B Высота / ширина 34 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

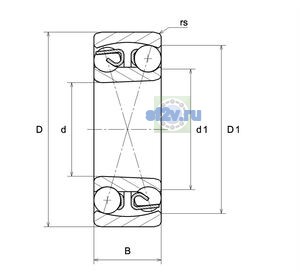

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 153,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр внутреннего кольца d1/d2: 127,2 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 34 mm
Максимальный диаметр упорного бурта вала da max: 124 mm
Максимальный диаметр упорного бурта корпуса Da max: 169 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 111 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 7 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 106 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 4600 tr/min
Предельная частота вращения: 4800 tr/min
Частота вращения сепаратора FTF: 0,438 Hz
Частота вращения тела качения BSF: 7,932 Hz
Базовая динамическая грузоподъёмность C: 68,4 kN
Базовая статическая грузоподъёмность C0: 29,7 kN
Коэффициент динамической осевой нагрузки Y1: 3.64
Коэффициент динамической осевой нагрузки Y2: 5.63
Коэффициент статической осевой нагрузки Y0: 3.81
Предел усталостной нагрузки Cu / Pu: 1,14 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 11,233 Hz
Частота дефекта наружного кольца BPFO: 8,767 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.17
Класс радиального внутреннего зазора: C3
Класс точности / допусков: P0
Масса: 3,73 kg
Обозначение товара / номер изделия производителя: 1220KC3 - SNR
Параметр Обозн. втулки по чертежу производителя: H220
