NTN-SNR

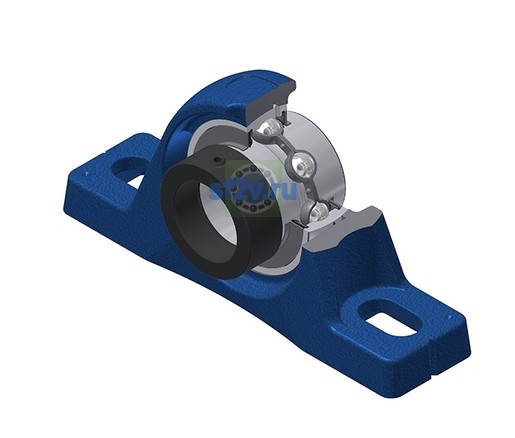

EXPLE209 - SNR

Name: EXPLE209 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 62 mm
Параметр «A1 - Ширина корпуса сверху»: 35 mm
Параметр А - Ширина корпуса по чертежу производителя: 54 mm
Ширина внутреннего кольца: 42,8 mm
Диаметр вала: 45 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 52,4 mm
Параметр «H1 - Высота основания корпуса»: 18,4 mm
Параметр «N - Размер монтажного отверстия» [mm]: 14 mm
Параметр «N1 - Длина монтажного отверстия»: 24 mm
Параметр H2 - Высота корпуса по чертежу производителя: 106,4 mm
Параметр L - Длина корпуса по чертежу производителя: 197,5 mm

Бренд: SNR
Масса: 2,57 kg
Обозначение товара / номер изделия производителя: EXPLE209 - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 151,5 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 21,4 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Пресс-маслёнка: M6x1
Состав комплекта: EX209G2
