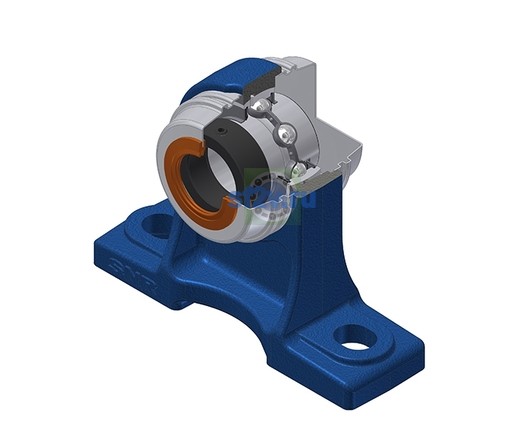

- Наружный диаметр крышки Dz
-
80 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
51,1 mm
- Параметр «A1 - Ширина корпуса сверху»
-
30 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
77 mm
- Параметр А - Ширина корпуса по чертежу производителя
-
60 mm
- Ширина внутреннего кольца
-
37,6 mm
- Диаметр вала
-
35 mm
- Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»
-
95 mm
- Параметр «H1 - Высота основания корпуса»
-
19 mm
- Параметр «L1 - Длина основания корпуса»
-
56 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
17 mm
- Параметр «N1 - Длина монтажного отверстия»
-
21 mm
- Параметр H2 - Высота корпуса по чертежу производителя
-
140 mm
- Параметр L - Длина корпуса по чертежу производителя
-
167 mm
