NTN-SNR

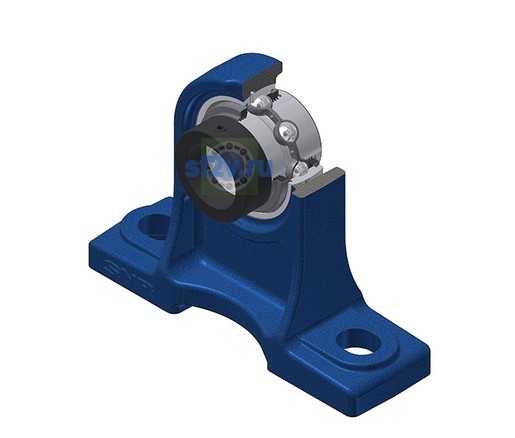

EXPH205-16L3 - SNR

Name: EXPH205-16L3 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 37,4 mm
Параметр «A1 - Ширина корпуса сверху»: 24 mm
Параметр А - Ширина корпуса по чертежу производителя: 50 mm
Ширина внутреннего кольца: 34,8 mm
Диаметр вала: 25,4 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 80 mm
Параметр «H1 - Высота основания корпуса»: 16 mm
Параметр «L1 - Длина основания корпуса»: 50 mm
Параметр «N - Размер монтажного отверстия» [mm]: 13 mm
Параметр «N1 - Длина монтажного отверстия»: 19 mm
Параметр H2 - Высота корпуса по чертежу производителя: 114 mm
Параметр L - Длина корпуса по чертежу производителя: 140 mm

Бренд: SNR
Масса: 1,24 kg
Обозначение товара / номер изделия производителя: EXPH205-16L3 - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 105 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 17,4 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 3,7 N-m
Пресс-маслёнка: M6x1
Состав комплекта: EX205-16G2L3
