NTN-SNR

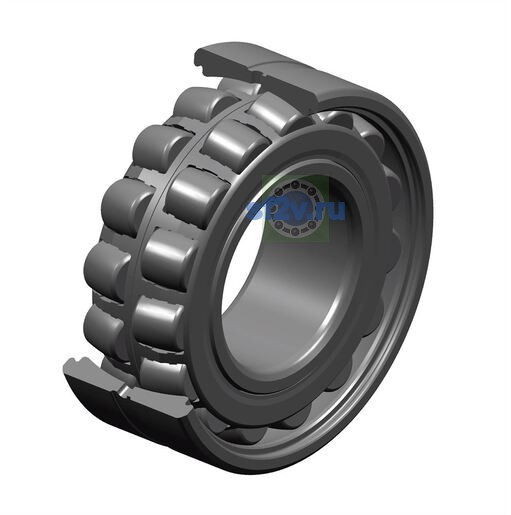

23136EAKW33C4 - SNR

d Внутренний диаметр 180 мм

D Наружный диаметр 300 мм

B Высота / ширина 96 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

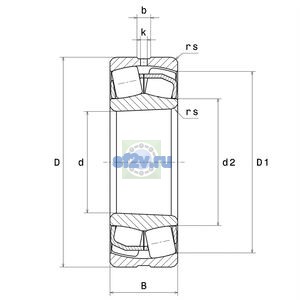

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 266,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 180 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 7 mm
Наружный диаметр внутреннего кольца d1/d2: 206 mm
Наружный диаметр подшипника D: 300 mm
Ширина B: 96 mm
Ширина паза b: 14,85 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 286 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 194 mm
Минимальный размер фаски / радиус r min: 3 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 8 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 191 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 1600 tr/min
Предельная частота вращения: 2100 tr/min
Частота вращения сепаратора FTF: 0,434 Hz
Частота вращения тела качения BSF: 7,257 Hz
Базовая динамическая грузоподъёмность C: 1490 kN
Базовая статическая грузоподъёмность C0: 1960 kN
Коэффициент динамической осевой нагрузки Y1: 2.32
Коэффициент динамической осевой нагрузки Y2: 3.45
Коэффициент статической осевой нагрузки Y0: 2.26
Предел усталостной нагрузки Cu / Pu: 183 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 11,895 Hz
Частота дефекта наружного кольца BPFO: 9,105 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.29
Класс радиального внутреннего зазора: C4
Масса: 27,21 kg
Обозначение товара / номер изделия производителя: 23136EAKW33C4 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3 ou 4
Параметр Обозн. втулки по чертежу производителя: H3136
