NTN-SNR

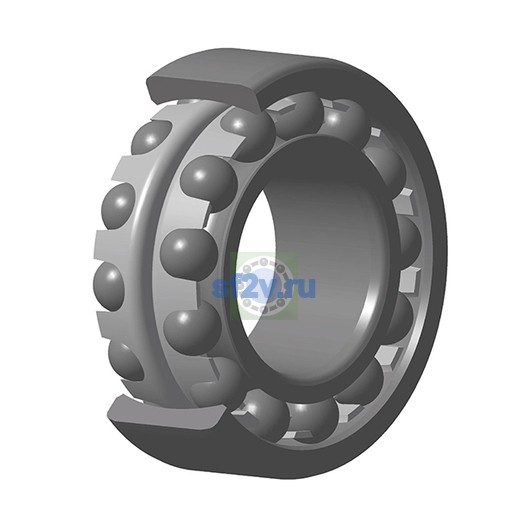

1219KC3 - SNR

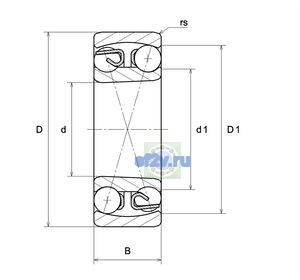

d Внутренний диаметр 95 мм

D Наружный диаметр 170 мм

B Высота / ширина 32 мм

КатегорияСамоустанавливающиеся

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 147,6 mm
Внутренний диаметр подшипника (диаметр отверстия d): 95 mm
Наружный диаметр внутреннего кольца d1/d2: 120,6 mm
Наружный диаметр подшипника D: 170 mm
Ширина B: 32 mm
Максимальный диаметр упорного бурта вала da max: 117 mm
Максимальный диаметр упорного бурта корпуса Da max: 159 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 106 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 7 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 100 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 4700 tr/min
Предельная частота вращения: 5100 tr/min
Частота вращения сепаратора FTF: 0,438 Hz
Частота вращения тела качения BSF: 7,886 Hz
Базовая динамическая грузоподъёмность C: 63,1 kN
Базовая статическая грузоподъёмность C0: 27,1 kN
Коэффициент динамической осевой нагрузки Y1: 3.68
Коэффициент динамической осевой нагрузки Y2: 5.69
Коэффициент статической осевой нагрузки Y0: 3.85
Предел усталостной нагрузки Cu / Pu: 1,07 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 11,24 Hz
Частота дефекта наружного кольца BPFO: 8,76 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.17
Класс радиального внутреннего зазора: C3
Класс точности / допусков: P0
Масса: 3,2 kg
Обозначение товара / номер изделия производителя: 1219KC3 - SNR
Параметр Обозн. втулки по чертежу производителя: H219
